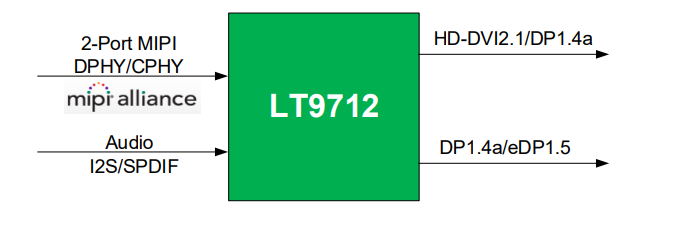

应用1：

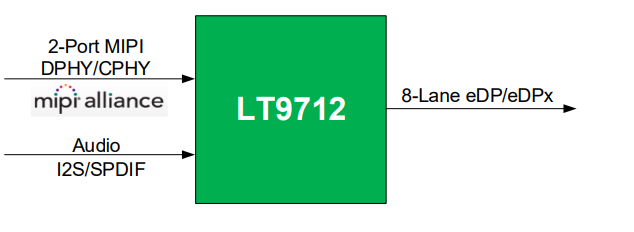

应用2：
1. Description
LT9712 is a high performance Dual-Port MIPI DPHY/CPHY to DP1.4 and HD-DVI2.1 or 8-Lane eDP/eDPx converter.
For MIPI DPHY input, LT9712 can be configured as 2 Ports and 1/2/4 lanes per port. Up to 12dB equalization makes it suitable for long distance application and the maximum data rate is 2.5Gbps.
For MIPI CPHY input, LT9712 has 6 data lanes up to 2.5Gsps per data lane, it can be configured as 1/2/3/4 ports. The maximum equalization is 12dB.
For HD-DVI2.1 output, LT9712 can be configured as 3/4 lanes. The maximum bandwidth is up to 48Gbps. It allow for the highest resolutions of 8K@30Hz or 8K@60Hz with compression data.
For DP1.4a/ eDP1.5 output, it consists of 4 data lanes, supporting 1.62Gbps, 2.7Gbps, 5.4Gbps and 8.1Gbps link rate. The build-in optional SSC function reduces EMI effect. It allow for the highest resolutions of 4K@144Hz or 8K@60Hz with compression data. It can be configured as 8 data lanes for eDP output.
In order to be adaptable to the latest USB Type-C system, LT9712 integrates CC logic and PD controller to relieve mobile system design complexity and BOM cost.
For eDPx output, it consists of 8 data lanes, with operating at maximum 3.7125Gbps per lane, can support 4K@60Hz.
Two digital audio input interfaces are available, I2S and SPDIF. The I2S interface supports 8-ch LPCM and the SPDIF interface supports 2-ch LPCM or compressed audio, both at maximum 192 KHz sample rate.
The device is capable of automatic operation which is enabled by an integrated microprocessor that uses an embedded SPI flash for firmware storage. System control is also available through the configuration I2C slave interface.
2. Features
• Dual-Port MIPI@ DSI/CSI Receiver
• DP1.4a/eDP1.5 Transmitter
• USB Type-C
• HD-DVI2.1 Transmitter
• eDPx Transmitter
• Digital Audio Input
3. Applications
• Notebook
• PC
• Video conference
• In-Vehicle Infotainment
• Display monitor
1. 描述
LT9712 是一款高性能双端口 MIPI DPHY/CPHY 转 DP1.4 和 HD-DVI2.1 或 8 通道 eDP/eDPx 转换器。
对于 MIPI DPHY 输入，LT9712 可配置为 2 个端口，每个端口有 1/2/4 个通道。高达 12dB 的均衡使其适用于长距离应用，最大数据速率为 2.5Gbps。
对于 MIPI CPHY 输入，LT9712 有 6 个数据通道，每个数据通道高达 2.5Gsps，可配置为 1/2/3/4 端口。最大均衡为 12dB。
对于 HD-DVI2.1 输出，LT9712 可配置为 3/4 通道。最大带宽高达 48Gbps。它允许使用压缩数据实现 8K@30Hz 或 8K@60Hz 的最高分辨率。
对于 DP1.4a/ eDP1.5 输出，它由 4 个数据通道组成，支持 1.62Gbps、2.7Gbps、5.4Gbps 和 8.1Gbps 链路速率。内置的可选 SSC 功能可降低 EMI 效应。它允许对压缩数据进行最高分辨率的 4K@144Hz 或 8K@60Hz。它可以配置为 8 个数据通道用于 eDP 输出。
为了适应最新的 USB Type-C 系统，LT9712 集成了 CC 逻辑和 PD 控制器，以减轻移动系统设计复杂性和 BOM 成本。
对于 eDPx 输出，它由 8 个数据通道组成，每通道最大工作速率为 3.7125Gbps，可支持 4K@60Hz.
提供两个数字音频输入接口，I2S 和 SPDIF。I2S 接口支持 8 通道 LPCM，SPDIF 接口支持 2 通道 LPCM 或压缩音频，两者均具有最大 192 KHz 采样率。
该器件能够自动运行，这由使用嵌入式 SPI 闪存进行固件存储的集成微处理器实现。系统控制也可通过配置 I2C 从接口实现。
2. 特点
• 双端口 MIPI@ DSI/CSI 接收器
• DP1.4a/eDP1.5 发射器
• USB Type-C
• HD-DVI2.1 发射器
• eDPx 发射器
• 数字音频输入
3.应用
• 笔记本电脑
• 个人电脑
• 视频会议
• 车载信息娱乐系统
• 显示器
