1. Description
The Lontium LT8918L is a high performance Dual-Port LVDS to MIPIDSI/CSI-2 bridge chip between AP and mobile display panel or camera.
LT8918L can be configured as single-port or dual-port with optional De-SSC function. The bridge deserializes input LVDS data, decodes packets and converts the formatted video data stream to MIPIDSI/CSI-2 transmitter output.
For MIPI DSI/CSI-2 output, LT8918L features a single port MIPI DSI or CSI-2 transmitter with 1 high-speed clock lane and 1~4 configurable high-speed data lanes operating at maximum 1.5Gb/s/lane, which can support a total bandwidth of up to 6Gb/s. LT8918L supports both Non-Burst and Burst DSI video data transferring.
The LT8918L is fabricated in advanced CMOS process and implemented in a small outline 7.5mm x 7.5mm QFN64 package. This package is RoHS compliant and specified to operate from -40°C to +85°C.
2. Features
• Single/Dual-Port LVDS Receiver
• Single-Port MIPI DSI Transmitter
• Single-Port MIPI CSI-2 Transmitter
• Miscellaneous

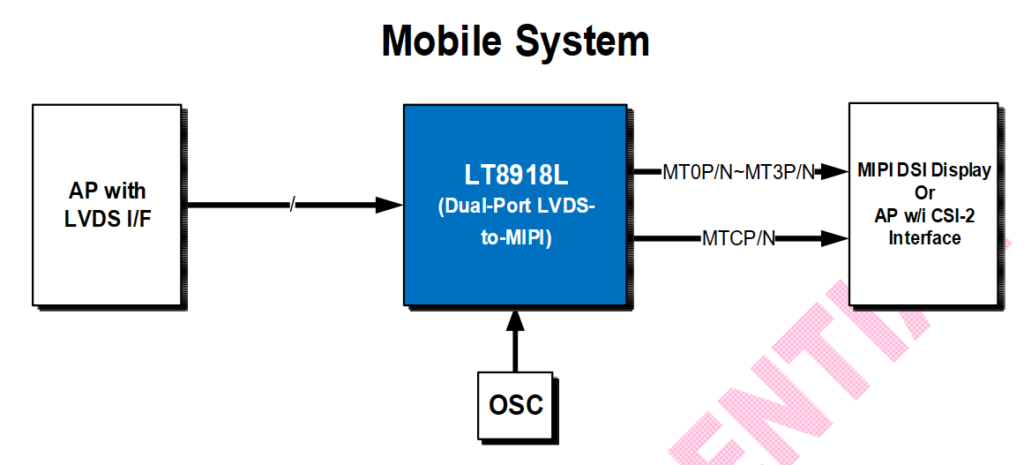

3. Application
• Mobile systems
• Cellular handsets
• Digital video cameras
• Digital still cameras
• Tablet PC, Notebook PC
• Car Display and Camera System
1. 描述
Lontium LT8918L 是一款高性能双端口 LVDS 转 MIPIDSI/CSI-2 桥接芯片，介于接入点和移动显示面板或摄像机之间。
LT8918L 可配置为单端口或双端口，并具有可选的 De-SSC 功能。该桥对输入LVDS数据进行反序列化，对数据包进行解码，并将格式化的视频数据流转换为MIPIDSI/CSI-2发射器输出。
对于 MIPI DSI/CSI-2 输出，LT8918L 具有一个单端口 MIPI DSI 或 CSI-2 发射器，具有 1 个高速时钟通道和 1~4 个可配置的高速数据通道，工作速度最大为 1.5Gb/s/通道，可支持高达 6Gb/s 的总带宽。 LT8918L 支持非突发和突发 DSI 视频数据传输。
LT8918L 采用先进的 CMOS 工艺制造，采用小外形 7.5mm x 7.5mm QFN64 封装。该封装符合 RoHS 标准，额定工作温度范围为 -40°C 至 +85°C。
特点
• 单/双端口 LVDS 接收器
• 单端口 MIPI DSI 发射器• 单端口 MIPI CSI-2 发射器
• 其他
2.应用
• 移动系统• 蜂窝手机• 数码摄像机
• 数码相机
• 平板电脑、笔记本电脑
• 车载显示器和摄像系统
