1. Description
The Lontium LT8918 is a high performance MIPIDSI/CSI-2 transmitter for mobile display panel or camera application.
The TTL input of LT8918 supports both 24-bit RGB and BT656/1120 video format under either SDR or DDR sampling. The maximum input pixel clock frequency is SDR 148.5MHz or DDR 74.25MHz for 1080P@60Hz high-end mobile display or video capture application.
For MIPI DSI/CSI-2 output, LT8918 features a single port MIPI DSI or CSI-2 transmitter with 1 high-speed clock lane and 1~4 configurable high-speed data lanes operating at maximum 1.5Gb/s/lane, which can support a total bandwidth of up to 6Gb/s. LT8918 supports both Non-Burst and Burst DSI video data transferring.
The LT8918 is fabricated in advanced CMOS process and implemented in a small outline 7.5mm x 7.5mm QFN64 package. This package is RoHS compliant and specified to operate from -40°C to +85°C.
2. Features
• TTL Input
• Single-Port MIPI DSI Transmitter
• Single-Port MIPI CSI-2 Transmitter
• Miscellaneous
3.APPLICATIONS

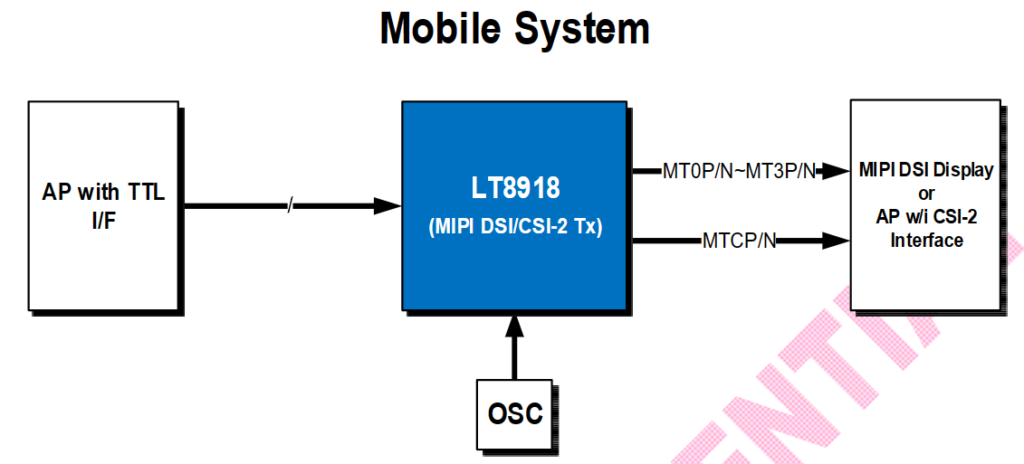

• Mobile systems
• Cellular handsets
• Digital video cameras
• Digital still cameras
• Tablet PC, Notebook PC
• Car Display and Camera System
1. 描述
Lontium LT8918 是一款高性能 MIPIDSI/CSI-2 发射器，适用于移动显示面板或相机应用。
LT8918 的 TTL 输入在 SDR 或 DDR 采样下支持 24 位 RGB 和 BT656/1120 视频格式。最大输入像素时钟频率为 SDR 148.5MHz 或 DDR 74.25MHz，适用于1080P@60Hz高端移动显示或视频捕获应用。
对于 MIPI DSI/CSI-2 输出，LT8918 具有单端口 MIPI DSI 或 CSI-2 发射器，具有 1 个高速时钟通道和 1~4 个可配置的高速数据通道，工作速度最大为 1.5Gb/s/通道，可支持高达 6Gb/s 的总带宽。 LT8918 支持非突发和突发 DSI 视频数据传输。
LT8918 采用先进的 CMOS 工艺制造，采用小外形 7.5mm x 7.5mm QFN64 封装。该封装符合 RoHS 标准，额定工作温度范围为 -40°C 至 +85°C。
特点
• TTL 输入
• 单端口 MIPI DSI 发射器• 单端口 MIPI CSI-2 发射器
• 其他
2.应用•
移动系统• 蜂窝手机• 数码摄像机• 数码相机
• 平板电脑、笔记本电脑
• 车载显示器和摄像系统
