1. 描述

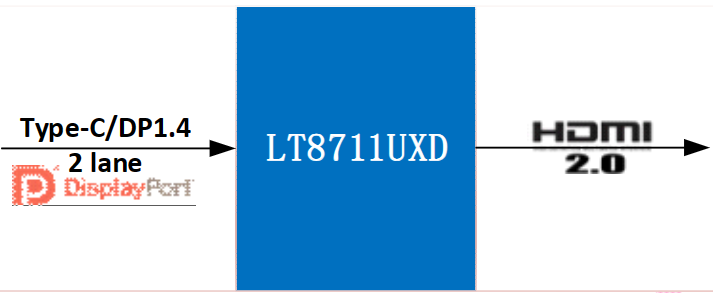

LT8711UXD 是一款高性能双通道 Type-C/DP1.4 至 HDMI2.0 转换器，设计用于将 USB 类型 C 源或 DP1.4 源连接到 HDMI2.0 接收器。LT8711UXD 集成了一个符合 DP1.4 标准的接收器和一个符合 HDMI2.0 标准的发射器。此外，还包括两个用于 CC 通信的 CC 控制器，以实现 DP Alt 模式和供电功能，一个用于上游 Type-C 端口，另一个用于下游端口。
DP 接收器支持每通道最大 8.1Gbps 数据速率，并采用 HDCP 1.3/2.3 内容保护方案与嵌入式密钥，用于安全传输数字音频-视频内容。
HDMI接口包括4个TMDS时钟/数据对，DDC和HPD信号。HDMI发射器能够支持高达6Gpbs的数据速率，足以处理高达UHD 4k 60Hz格式的视频分辨率。HDMI发射器集成了支持HDCP1.4 / 2.3的HDCP引擎。通过包含 HDCP，LT8711UXD 可实现受保护内容的安全传输。提供最高级别的 HDCP 密钥安全性的嵌入式密钥。
该器件能够自动操作，由集成微处理器启用，该微处理器使用嵌入式SPI闪存进行固件存储。系统控制也可以通过使用专用的配置 I2C 从接口来实现。
2. 特点
• USB C
型• DP1.4 接收器
• HDMI2.0 发射器
• 其他
3.应用
• 扩展坞
