1. 描述
LT86101X 是一款深度优化的 HDMI 转驱动器和 DP++ 至 HDMI 电平转换器 IC，通过执行电缆或电路板走线损耗补偿来增强 TMDS 信号质量。LT86101X 可配置为在数据速率高达 1.4Gb/s 的 HDMI3.4b 或最大数据速率为 2Gb/s 的 HDMI0.6 标准下工作，以实现具有更高刷新率的 4Kx2K 60Hz 或 1080P 的最高分辨率。
LT86101X 的输入接收器实现了多电平可编程线性均衡器，该均衡器可支持因码间干扰 （ISI） 引起的最大 20dB 损耗补偿。输出发射器通过多级可编程输出摆幅和高达 6dB 的去加重重新驱动接收信号。
LT86101X 采用先进的 CMOS 工艺制造，采用小外形 5mmx5mm QFN40 封装。该封装符合 RoHS 标准，额定工作温度范围为 -40°C 至 +85°C.2
。特点
• 输入和输出均符合 HDMI1.4b /2.0 标准• 支持双模显示端口标准输入 • 支持高达 6Gb/s 的数据速率
• 集成 DDC 拦截• 可编程输入均衡• 可编程输出
摆幅和去加重• 仅支持交流耦合接口
• 内部 MCU 和闪存，用于在线固件升级
• 支持外部 I2C 调试
• 1.8V/3.3V 电源
• 采用 5mmx5mm QFN40
封装 3.应用
• 数字电视和蓝光 DVD 播放器
• 数字投影仪和 LCD 显示器
• PC、笔记本电脑和一体机
• 家庭娱乐系统

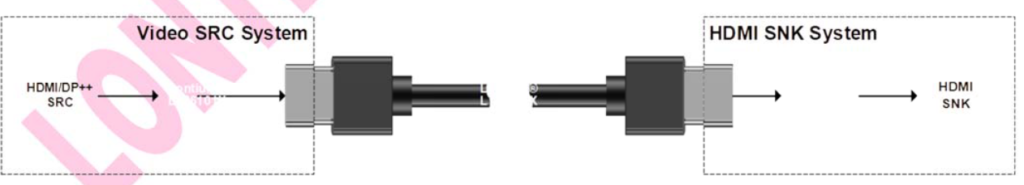

• HDMI 电缆延长器
