1. 一般说明
LT®8511EX 是一款低成本、高性能、单端口 HDMI 和双模 Displayport 接收器，符合 HDMI 1.4 标准。RX可接收4Kx2K（1080p 8/10/12bit深色，高达3.4GHz数据比）的输入。此外，它还支持高达4Kx2K，1920×1200和1080p的模拟视频输出（VGA或YPbPr），具有三个高分辨率DAC。该芯片在单个芯片中集成了双模接收器前端，均衡器，HDMI内核和HDCP引擎。
2. 产品特点
• 片上HDMI和双模DP接收器，带均衡器，支持4Kx2K，1920×1200和1080p 8 / 10 / 12位深色，高达3.4GHz数据比。
• 片上接收器内核，符合HDMI1.4规范。
• 片上 HDCP 引擎，符合 HDCP1.4 规范。
• HDCP密钥存储在MCU中，用于降低BOM成本。
• 支持高达 4Kx2K、1920×1200 和 1080p 的模拟视频输出（VGA 或 YPbPr），带三个片上 DAC。
• 片上音频解码器，支持 2 通道 IIS 和 SPDIF 音频输出。
•支持音频软静音。
• 片上 YCC422 至 YCC444 转换。
• 在ITU-R BT.601和709色彩空间中，片上YCC到RGB和RGB到YCC的转换。
• 支持单独的同步输出和 SOG/SOY。
• 带中断引脚的灵活中断寄存器。
• 链路开启和有效的 DE 检测。
• 采用64引脚QFN封装，工作温度范围为-40°C至+85°C。

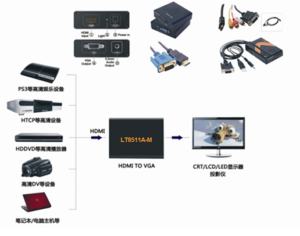

3.应用程序
•手机
•平板电脑/平板电脑
•超书
•家庭游戏机
•PC/显卡
