1. 一般说明

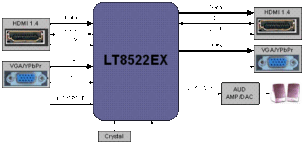

LT®8522EX 是 Lontium 的矩阵开关芯片，它支持基于 ClearEdge 技术的两路输入 （VGA 和 HDMI） 和两路输出 （VGA 和 HDMI）。
HDMI 输入接口符合 HDMI 1.4（高清多媒体接口）规范。它还可以支持带HDMI接口的双模DP。为了向后兼容，该矩阵开关还包括两个高性能模拟接口（VGA输入和VGA输出）。它具有两个高质量的数字音频接口（音频输入和音频输出），支持8声道音频。
LT8522EX 采用 100 引脚 TQFP 封装，工作温度范围为 -40°C 至 +85°C。
2.特点
• 直接连接DVI 1.0和HDMI V1.4发射机
• 支持与HDMI
相同引脚上的双模DP• 支持分辨率高达4kx2k
• 多种像素格式：每个组件RGB 6/8/10/12位（bpc）;YCbCr 422/444 8/10/12 bpc
• 符合高达 1.65Gbps 的 DVI 和高达 3.4Gbps
的 HDMI V1.4 标准• HDCP 解密和加密
• 片上 VGA HDMI EDID 阴影
• 高输入灵敏度，差分输入电平低至 150mV
• 接收器侧均衡高达 12dB
• 自动信号丢失检测
• 高达 0.7UI
的高抖动容限• 外部 IIC 从机配置接口
• 用于 DDC 连接的主 I2C 接口简化了电路板布局并降低了成本
• 嵌入式音频 PCM TX 和 RX 以及 SPDIF TX
• 广泛的电源管理可节省功耗
• 支持高达 UXGA 和 1080p 片上 DAC 的模拟视频输出
3.应用
• 矩阵切换盒
• VGA转HDMI转换器
• HDMI转VGA转换器
• 等
