1. 描述

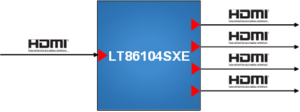

LT86104SXE 是 Lontium 的第 4 代 4 端口 HDMI/DVI 分配器，可将一个 HDMI/DVI 信号重复为 4 个 HDMI/DVI 信号集，支持多达 4 个不同的 HDMI/DVI 接收/显示端子。基于ClearedEdEdge技术，每通道最高支持3.4Gbps数据速率，符合HDMI 1.4/DVI 1.0规范。
2. 功能
• 符合
HDMI 1.4/2.0 和 DVI 1.0 规范• 支持 3D 视频格式和 4Kx2K 扩展分辨率格式，最高可达 3.4Gbps 数据速率和 4Kx2K @60Hz YCbCr 4：2：0 格式
• 自适应均衡和解加重以补偿长电缆损耗
• ODT 和校准
• 集成 HDCP 中继器引擎符合 HDCP 1.4 规范
• 完全硬件控制或可选的软件控制 HDCP 操作
• 预编程的 HDCP 密钥集或外部 EEPROM 存储密钥集
• 集成 CEC 控制器
• 集成的 EDID 影子 RAM 和嵌入式 EDID
• 5V 容限 DDC 接口
• 1 个 HDMI/DVI 输入端口，多达 4 个 HDMI/DVI 输出端口
• 无限制级联，用于更多输出端口或信号重复
• 128 引脚 LQFP 封装
3.应用
•多显示器/电视支持
•HDMI / DVI信号分割/重复
